Setelah tutorial ploting koordinat dari excel ke autocad, sekarang sebaliknya, kita akan mengambil data koordinat dari titik-titik di AutoCAD kemudian memasukkannya ke dalam Excel.
Dalam tutorial ini kita akan menggunakan perintah AutoCAD yang sederhana dan rumus excel yang sederhana pula. Langsung aja di simak tutorialnya.. :D
1. Buka file yang berisi titik-titik yang akan di ambil data koordinatnya.
2. Buatlah Polyline dari titik 1 sampai ke titik terakhir (kalau titiknya banyak, bisa dibuat segmen)
3. Select polyline yang sudah dibuat. kemudian ketik perintah LIST pada command bar. Maka akan muncul jendela seperti di bawah ini.
4. Select data yang muncul, kemudian Copy.
5. Buka Ms. Excel, kemudian Paste.
6. Pada Kolom disebelah data, buatlah rumus pengambilan data "Midle".
Contoh :
=MID(A2,25,7)
A2 : Cell yang berisi data
25 : Jumlah karakter dari depan (spasi, huruf, angka, koma, titik)
7 : Jumlah karakter yang akan di ambil

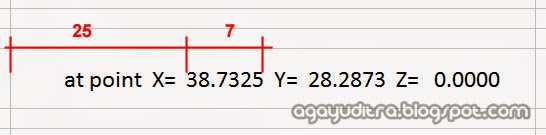

Untuk ilustrasi,, lihat gambar di bawah ini.
Demikian Tutorial Cara Mengambil data Koordinat dari AutoCAD ke dalam Excel. Semoga bermanfaat..
